2009年06月12日
iPod touch（Dock出力）+「FiiO E5」
Supreme（サプリーム）と呼ばれる独自技術、プレーヤー本体の回路周辺技術。
とかで本当に高音質のケンウッドのポータブルオーディオプレーヤーHD30GA9
が、壊れた知人が、新しいポータブルオーディオプレーヤーを買うことになりまして
音質の評判がいい、「ウォークマン Xシリーズ」でも購入するのかな？と思っていましたら
何を日和ったか？iPod touch を購入してきまして・・・
音楽専用というより、ぬるぬるのPDAの機能が気になったみたいでして・・
AppleのiPodといいますと、見た感じは同じですが、充電器などは旧世代用のモノは使えないと言う話で・・
macを知っている人にとっては当たり前の、Apple社らしい製品でございます。
音楽を楽しむためで、音質重視ではないとは思いますが・・

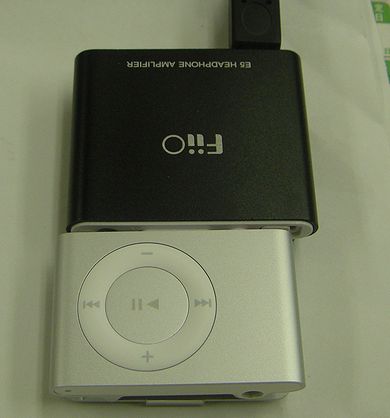

それでも、マニアとして、少しでも音質を・・と思ったか？iPod shuffleそっくりの形をした、

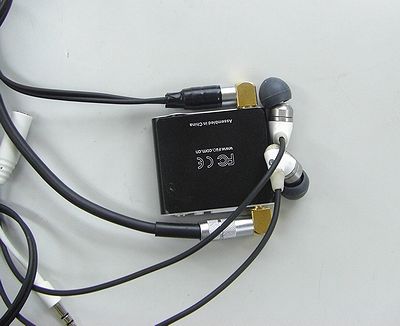

ヘッドフォンアンプ「FiiO E5」を購入してきました。
オヤイデ、バッテリ内蔵小型ヘッドフォンアンプ「E5」 -AV Watch：2009年3月16日
Fiio E5 ヘッドフォンアンプ: オヤイデ電気オンラインショップ
http://www.oyaide.com/fiio/index.html
上記の画像のようにかっこ良く使う予定も、第2世代はスピーカー搭載した関係か？
既存のケーブル（第1世代用）ではライン出力と言うか、Dock のライン出力ポートで接続は出来なかったみたいなので

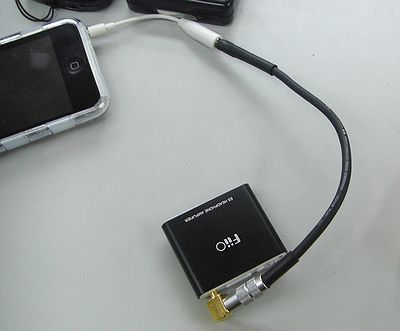

ヘッドフォン出力から変換ケーブル経由でつないで
こんな感じで使っていたそうです・・・
でもこれでは、効果が？だったみたいでして・・・
touchからはイヤホン出力の音質は改善されたとは聞きますが・・
iPodはイヤホンジャックからの出力より、Dock出力の方が明らかに音が良い。 インピーダンスの低いヘッドホンだと音がかすれまくり。
とか、よく言われておりますけど・・・
iPod touch 第1世代用のDOCKラインアウトケーブル
BI-12TO5V、変換コネクタをかませば・・
Brighton 12v to 5v converter for iPod ホワイト BI-12TO5V/WH
ライン出力で音は出るとは思いますが・・・（未確認）

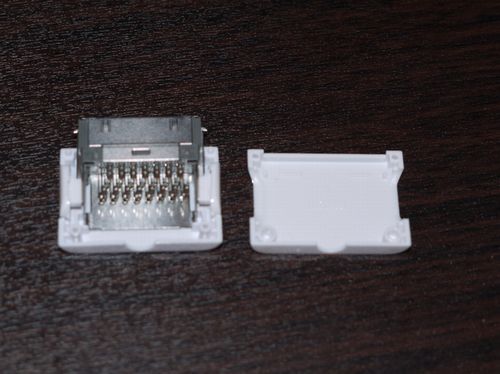

何を思ったか、アキバの千石まで行って、ライン出力のためiPodドックコネクタを購入して
千石電商オンラインショップ：ｉＰｏｄ Ｄｏｃｋ コネクタ（プラグ）
自作したそうです。
色々なサイトを参考にしたそうですが、配線の位置情報が、古い情報だと番号が違っていたそうで・・
ここの（真逆） http://pinouts.ru/PortableDevices/ipod_pinout.shtml
変わるんですね・・・

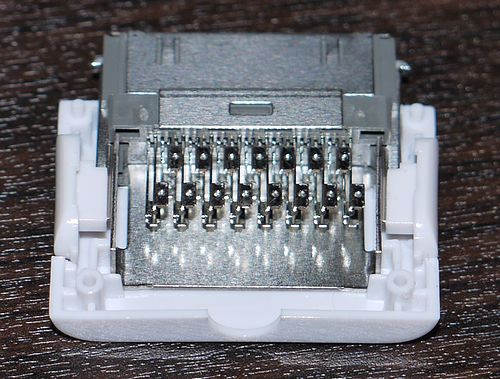

今回買った、iPodドックコネクタのピンアサインは下のサイトと同じだったそうです。
iPodLinux :: Dock Connector - iPodLinux
http://ipodlinux.org/wiki/Dock_Connector
16 Ground
20 Serial GND
をショートさせる。
27.Line Out - Left
28.Line Out - Right
29Line Out - Common Ground
をラインアウトに

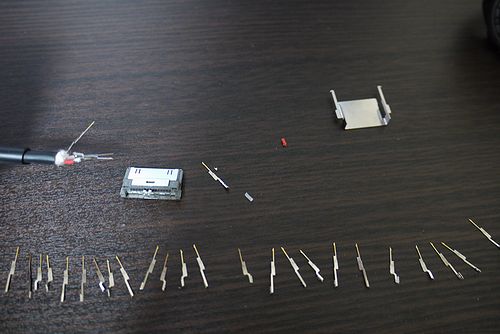

一本一本抜いて、バラバラにして確認して・・コード装着
B型なのによく頑張った・・というか・・・・・

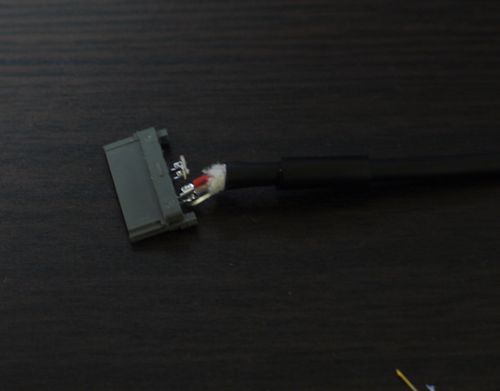

完成。
音量が大きくなったとかいっておりまして、AKG K271Sならやや効果と言うか違いはあったみたいですが、 SHURE E4cだと効果は・・正直・・あまり感じなかったそうです。
ちょっと残念だったみたいですが・・使い込むと変わるかも知れませんから・・
ここまで、細かい作業をやった知人には頭が下がったわけです。
追記
オヤイデから製品が発売されていました
Fiio L3: オヤイデ電気オンラインショップ
高品質の高級品も発売されるみたいですが・・やっぱり違うのですかね？
追記
高級品ではなく手ごろな値段のiPhone3G、iPodTouch(2世代）にも対応した、
iPodドック専用オーディオケーブルとプラグが8月23日に発売するそうです。
iPodオーディオケーブル3GS 10cmと1ｍ
iPodオーディオケーブル3GS 10cm AT-iacS3
とかで本当に高音質のケンウッドのポータブルオーディオプレーヤーHD30GA9
が、壊れた知人が、新しいポータブルオーディオプレーヤーを買うことになりまして
音質の評判がいい、「ウォークマン Xシリーズ」でも購入するのかな？と思っていましたら
何を日和ったか？iPod touch を購入してきまして・・・
音楽専用というより、ぬるぬるのPDAの機能が気になったみたいでして・・
AppleのiPodといいますと、見た感じは同じですが、充電器などは旧世代用のモノは使えないと言う話で・・
macを知っている人にとっては当たり前の、Apple社らしい製品でございます。
音楽を楽しむためで、音質重視ではないとは思いますが・・
それでも、マニアとして、少しでも音質を・・と思ったか？iPod shuffleそっくりの形をした、
ヘッドフォンアンプ「FiiO E5」を購入してきました。
オヤイデ、バッテリ内蔵小型ヘッドフォンアンプ「E5」 -AV Watch：2009年3月16日
Fiio E5 ヘッドフォンアンプ: オヤイデ電気オンラインショップ
http://www.oyaide.com/fiio/index.html
上記の画像のようにかっこ良く使う予定も、第2世代はスピーカー搭載した関係か？
既存のケーブル（第1世代用）ではライン出力と言うか、Dock のライン出力ポートで接続は出来なかったみたいなので
ヘッドフォン出力から変換ケーブル経由でつないで
こんな感じで使っていたそうです・・・
でもこれでは、効果が？だったみたいでして・・・
touchからはイヤホン出力の音質は改善されたとは聞きますが・・
iPodはイヤホンジャックからの出力より、Dock出力の方が明らかに音が良い。 インピーダンスの低いヘッドホンだと音がかすれまくり。
とか、よく言われておりますけど・・・
iPod touch 第1世代用のDOCKラインアウトケーブル
BI-12TO5V、変換コネクタをかませば・・
Brighton 12v to 5v converter for iPod ホワイト BI-12TO5V/WH
ライン出力で音は出るとは思いますが・・・（未確認）
何を思ったか、アキバの千石まで行って、ライン出力のためiPodドックコネクタを購入して
千石電商オンラインショップ：ｉＰｏｄ Ｄｏｃｋ コネクタ（プラグ）
自作したそうです。
色々なサイトを参考にしたそうですが、配線の位置情報が、古い情報だと番号が違っていたそうで・・
ここの（真逆） http://pinouts.ru/PortableDevices/ipod_pinout.shtml
変わるんですね・・・
今回買った、iPodドックコネクタのピンアサインは下のサイトと同じだったそうです。
iPodLinux :: Dock Connector - iPodLinux
http://ipodlinux.org/wiki/Dock_Connector
16 Ground
20 Serial GND
をショートさせる。
27.Line Out - Left
28.Line Out - Right
29Line Out - Common Ground
をラインアウトに

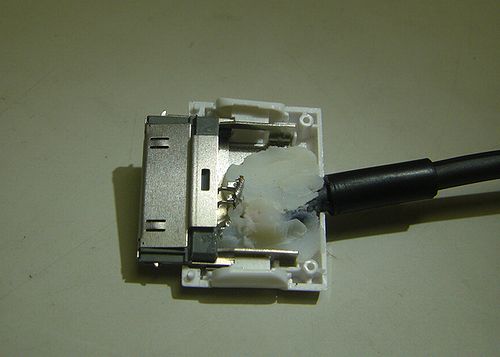

一本一本抜いて、バラバラにして確認して・・コード装着
B型なのによく頑張った・・というか・・・・・

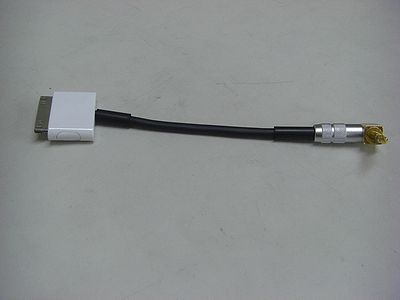

完成。
音量が大きくなったとかいっておりまして、AKG K271Sならやや効果と言うか違いはあったみたいですが、 SHURE E4cだと効果は・・正直・・あまり感じなかったそうです。
ちょっと残念だったみたいですが・・使い込むと変わるかも知れませんから・・
ここまで、細かい作業をやった知人には頭が下がったわけです。
追記
オヤイデから製品が発売されていました
 | オヤイデ iPhone/iPod/iPad対応 ドックケーブル(8cm) FIIO L3 オヤイデ 売り上げランキング : 4100 Amazonで詳しく見る by G-Tools |
Fiio L3: オヤイデ電気オンラインショップ
高品質の高級品も発売されるみたいですが・・やっぱり違うのですかね？
..iPodやiPhone用のDock出力変換ケーブルも紹介。アナログRCAに変換し、ポータブル・ヘッドフォンアンプの入力へと接続する「iPhone/iPod Cable MSPHONELIN-RCAS1-35IN」は、長さ87.5cm。特注クロスリンクポリエチレン絶縁体や、99.99%純度の無酸素銅線など、高品位な素材を採用。価格は4万円程度。ステレオミニに変換する「MSPHONELIN-B51-6IN」は20cmで、2万円台で発売される。発売時期はどちらも6月頃。
個性派オーディオが集う「Hi-End Show Tokyo」が開幕 -AV Watch：2009年 5月 22日
MSPHONELIN-B51-6IN
Silvercab-pro iPhone-mini Line Cable
Silvercab-pro iPhone Lineケーブルのコア部分は0.5mmのドイツMundorf製ソリッドゴールド/シルバー合金を採用しています。このコア材を選択したのは、数々の試行錯誤の後、純金と純銀以外ではこの合金が音質的にベストのパフォーマンスを持っていると確信したからです。信号ラインのワイヤはいずれもテフロンの絶縁チューブに通され、互いに平行を保ちながらリターン/アース線の周りに巻きつけられています。 iPod用としても使用できます。
価格 ￥16,800（税込）
Qables: iPhoneケーブル
追記
高級品ではなく手ごろな値段のiPhone3G、iPodTouch(2世代）にも対応した、
iPodドック専用オーディオケーブルとプラグが8月23日に発売するそうです。
iPodオーディオケーブル3GS 10cmと1ｍ
iPodオーディオケーブル3GS 10cm AT-iacS3
iPodドック対応オーディオケーブルの名称は「iPod オーディオケーブル 3GS」。ケーブル長は1mと10cmの2種類を用意し、価格はオープンだが、同社直販サイトの価格はどちらも2,480円（税込）。ドック出力を備えるすべてのiPodに対応するが、ドック出力は可変抵抗を持たないためボリューム調整はできない。ヘッドホンアンプなどと組み合わせて使用するのが望ましい WiseTech、高音質化を図ったiPodドックケーブルとプラグを発売 - Phile-web
