2008年04月11日

Eee PC のACアダプタ

8.9inch 1024x600 の時期モデルの発表があった Eee PC ですが
http://japanese.engadget.com/2008/03/04/asus-eee-pc-9/

日本の発売時期と・・値段が気になりますが・・
まだまだ、十分遊べる、800x480 7inch の Eee PC 4G-X の

ASUSTek ノートPC EeePC 701/4GA/512M/JPN/Win/B EeePC 701/4GA/512M/JPN/Win/B

大容量バッテリ(公称容量 6600mAh)がやっと手に入る予定ですので

tie2's labo.: EeePCのアダプタを作ってみる さん

を参考に、予備のACアダプタもそろそろ手に入れようと・・考えていますが・・

秋月電子通商 の 1 個 600円(税込) ACアダプタ

■DC9V(安定化されています) 最大2.5A
■サイズ:93(L)x50(W)x32(H)mm 約190g(ケーブル含む)
■出力コード長:約1.6m
■プラグ:外形5.5mm 内径2.1mm センタープラス(写真参照)
24W級スイッチングACアダプタ 9V 2.5A(〒マーク品)

DCプラグ EIAJ3 を購入して、半田付けが面倒で・・と思っていましたが・・

千石電商 に
ACアダプタ用DCプラグ変換ケーブル φ2.1から電圧区分3(JEITA3)への変換ケーブル
ワンダーキット WK−J3

という便利なものがあるそうですので・・秋葉に行ったときに買おうとメモしていましたが・・

調べてみると・・

秋月9V 2.5Aのアダプタ
 →改造して9.5以上の出力にすれば途中で止まることなく100%まで充電可能
  22W級なので、純正の24W級に比べると多少の時間はかかるが問題なし
  測定したところ純正は9.5V 2.5Aになっているが、実際は10V 2.4Aで動作している様子
秋月12V 3.8A(45W級)
 →改造して9.7V 4.6Aにしてみたが、eeePCが引っ張るのは24Wまで(きちんと電流制御されている様子)
  大容量のACアダプタにしても、純正以上の電力は消費しない
結論
 予備ACアダプタとして準備するのであれば、コストパフォーマンスは秋月9V 2.5AのACアダプタ改がベスト
 と思われる。(改造しないと、充電が途中で止まるという報告がある)
補足
 起動時も24W、電源OFFでバッテリー充電時も24Wなので、eeePCとして入力電力は24Wで制御されている様子
 大容量ACアダプタを使用しても充電時間短縮等の効果はなし。
 (安物PCだけどこのあたりはきちんと設計されているみたい)

という話もありまして・・気持ちサイズが大きくなりますが・・

1 個 1,500円(税込)の

■定格:12V 3.8A
◆入力:AC100V〜AC240V(ワールドワイド)
◆サイズ:96(L)x44(W)x38(H)mm(突起部・ケーブル除く)約300g(ケーブル込み)
◆プラグ:外形5.5mm 内径2.1mm DCジャックに適合 センタープラス
45W級スリムACアダプタ 12V 3.8A(入力AC100〜240V)

の方がいいのか?

昔。電流容量が大きい事は問題は無い。(大きいほうが安定する)とか聞いたことはありますが・・
電圧はどうだったか・・思い出せませんで・・

電流回路をイメージする

DCプラグだけを交換するだけでいいのか?それとも改造が必要なのか調べなおしている最中です。

純正のACアダプターが手に入れば一番気楽なんですがね・・・

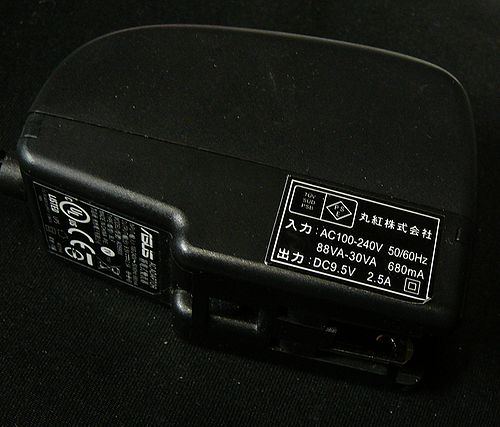

P1040648
入力: 100〜240V、50〜60Hz、680mA
出力: 9.5V、2.5A(24W)
DCプラグ: EIAJ 極性統一 #3、センタープラス

ずーっと検討中で値段も時期も未定なんですよね・・

予備バッテリー、電源コードなどは発売しないのでしょか?
現在検討中です。詳細が決定次第現在ご覧いただいているEee PCサイトのニュース・リリースにてご案内させていただきます。
よくある質問:ASUS | Eee PC

追記
秋月電子の

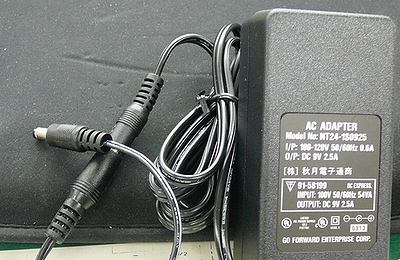

24W級スイッチングACアダプタ 9V 2.5A(〒マーク品)
+
千石電商の ACアダプタ用DCプラグ変換ケーブルWK−J3

9V 2.5A

600円+180円 合計780円 改造なしで、しばらく使ってみましたが
主にバッテリを外して使っていますが、今のところ全く問題はありません。

追記(6.28)
ダイヤテック、Eee PC用のモバイル向けACアダプタ発売
Eee PC用のモバイル向けACアダプタ ダイヤテック、Eee PC用のモバイル向けACアダプタ
ダイヤテックは6月25日、Eee PC用ACアダプタ「POWERLINK MINI ASUS EeePC 専用ACアダプター(PLS12AS)」を発表、7月1日より発売する。価格はオープン、予想実売価格は2980円(税込み)。
サイズ/重量 長さ105×幅44×厚み29(mm)/185g
入力/出力 AC 100〜240V(WorldWide対応)/DC 12V/3A
ケーブル長 AC入力側 スイング式/DC出力側 1.8m(固定)
ダイヤテック POWERLINK MINI ASUS EeePC専用 ACアダプター PLS12AS
POWERLINK PLS12AS 〜ASUS EeePC 12V対応機種対応表
ASUS EeePCシリーズ
EeePC 4G-X
EeePC 4G-XU
EeePC 701SD-X
EeePC 900-X
EeePC 900-16G
EeePC 900HA
EeePC 901-X
EeePC 1000H-X
EeePC 1000HE
EeePC 1002HA
EeePC 1002HAE
EeePC 1003HAG
EeePC S101
EeePC S101H
EeePC S121
POWERLINK MINI ASUS EeePC専用 ACアダプター
